Час роботи: Пн-Пт: 9.00-18.00, Сб: 9.00-15.00, Нд: вихіднийЧас роботи: Пн-Пт: 9.00-18.00, Сб: 9.00-15.00, Нд: вихіднийДеталі системи випуску газів, що відпрацювали, показані на рис. 5.19.
Мал. 5.19. Система випуску відпрацьованих газів: 1 – металоармоване кільце; 2 - термоекран впускного колектора; 3 - прокладання впускного колектора; 4,10 - гумові подушки підвіски системи випуску газів, що відпрацювали; 5 – випускний колектор; 6, 11 - сталеве товстостінне кільце; 7 – додатковий глушник; 8 – приймальна труба; 9 - основний глушник
Відпрацьовані гази відводяться з двигуна через випускний колектор...

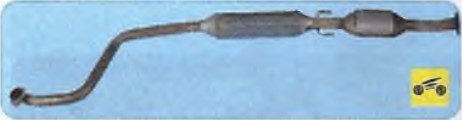

...приймальна труба в зборі з каталітичним нейтралізатором...
....додатковий...
...і основні глушники.
У випускний колектор ввернуть керуючий датчик концентрації кисню...
...а в приймальну трубу, після каталітичного нейтралізатора, ввернуть діагностичний датчик концентрації кисню.
Фланцеве з'єднання випускного колектора з приймальною трубою має рухливість, що дозволяє зменшувати передачу вібрацій від силового агрегату до системи випуску та на кузоз.
Фланцеві з'єднання випускного колектора з приймальною трубою та додаткового глушника з основним ущільнені сталевими товстостінними кільцями.
Фланцеве з'єднання приймальної труби з додатковим гасителем ущільнене металоармованим кільцем.

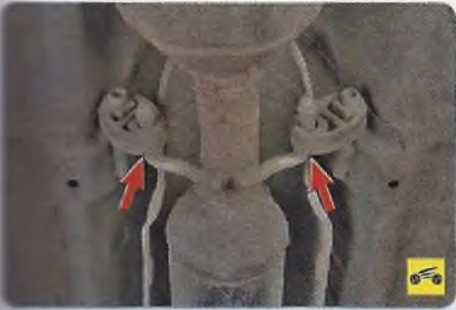

Елементи системи підвішені до кузова на чотирьох гумових подушках.
Для захисту від нагрівання двигуна та вузлів у моторному відсіку випускний колектор закритий сталевим термоекраном.
Система випуску відпрацьованих газів не потребує спеціального обслуговування. Досить періодично перевіряти надійність затягування різьбових з'єднань та цілісність подушок підвіски.
Корисні поради:
Періодично перевіряйте систему випуску газів, що відпрацювали. При підвищеному рівні шуму від системи випуску перевірте її герметичність. Для цього пустіть двигун та огляньте всю систему. Проведіть рукою над місцями можливого витоку, не торкаючись вузлів, і ви відразу відчуєте каченя газів. За необхідності замініть проржавілі та прогорілі вузли.
Попередження:
Перед ремонтом системи випуску газів, що відпрацювали, дайте їй охолонути, оскільки під час роботи двигуна вона нагрівається до високої температури.
Гази, що відпрацювали, отруйні, отруєння ними відбувається непомітно, тому перед пуском двигуна в гаражі обов'язково відкрийте ворота!
Гумові подушки підвіски деталей системи випуску відпрацьованих газів замінюють у тому випадку, якщо через їх пошкодження або надмірну деформацію елементи системи починають стукати, стикаючись з кузовом або іншими агрегатами автомобіля.
Ви повинні мати викрутку з плоским лезом.
1. Встановіть автомобіль на оглядову канаву або витяг.

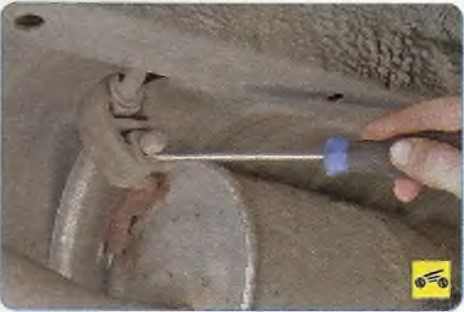

2. Підтягніть викруткою...
3. ...і зніміть подушку з кронштейна основного глушника.
4. Підтягніть викруткою...
5. ...і зніміть подушку з кронштейна на кузові автомобіля.
Корисні поради:
Якщо замінюєте пошкоджену подушку, для полегшення зняття розріжте її ножем до отворів.
6. Встановіть нову подушку у порядку, зворотному зняттю. Для полегшення установки подушки змастіть мильним розчином кронштейни приймальної труби та кузова.
7. Аналогічно замініть інші подушки підвіски системи випуску відпрацьованих газів.
Ви повинні: ключі «на 10», «на 14», «на 16», торцева головка «на 14», пасатижі, викрутка з плоским лезом.
1. Від'єднайте провід від клеми «мінус» акумулятора.

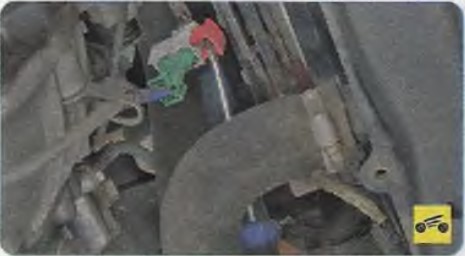

2. Підтягніть викруткою...
3. ...і відтисніть фіксатор колодки датчика концентрації кисню, що управляє.
4. Роз'єднайте колодки джгутів проводів датчика концентрації кисню, що управляє.

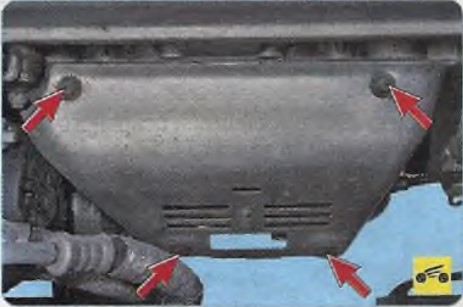

5. Викрутіть чотири болти кріплення термоекрана випускного колектора.
6. Зніміть термоекран із випускного колектора.
7. Викрутіть два болта кріплення приймальної труби до випускного колектора.
Корисні поради:
Перед відвертанням гайок кріплення фланця приймальної труби до фланця випускного колектора очистіть металевою щіткою від бруду і іржі різьбові кінці болтів, що виступають, і обробіть їх легкопроникним мастилом.
8. Відведіть приймальну трубу вниз...
9. ...і зніміть сталеве кільце ущільнювача.
10. Викрутіть болт кронштейна кріплення випускного колектора до блоку циліндрів знизу.

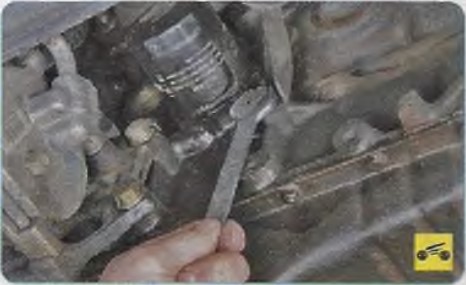

11. Відверніть п'ять гайок кріплення випускного колектора до блоку циліндрів.
12. Зніміть колектор.
13. Зніміть прокладку колектора.
Попередження:
Прокладку між випускним колектором та головкою блоку циліндрів замінюйте новою під час кожного зняття випускного колектора.
14. За потреби викрутіть датчики концентрації кисню (див. «Заміна датчиків системи керування двигуном»).
15. Встановіть випускний колектор у порядку, зворотному зняттю.
Ви повинні: торцева головка «на 16», ключ «на 14», викрутка з плоским лезом.
1. Від'єднайте провід від клеми «мінус» акумулятора.
2. Підтягніть викруткою...
3. ...і відтисніть фіксатор колодки датчика концентрації кисню, що управляє.
4. Роз'єднайте колодки джгутів дротів керуючого датчика концентрації кисню та від'єднайте джгут дротів від кронштейна на коробці передач.
5. Викрутіть два болта кріплення приймальної труби до випускного колектора.
Корисні поради:
Перед відвертанням гайок кріплення фланця приймальної труби до фланця випускного колектора очистіть металевою щіткою від бруду і іржі різьбові кінці болтів, що виступають, і обробіть їх легкопроникним мастилом.
6. Відведіть приймальну трубу вниз...
7. ...і зніміть сталеве кільце ущільнювача.

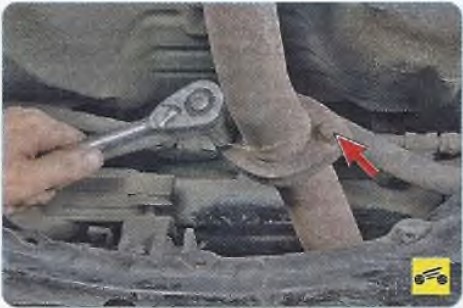

8. Викрутіть два болта кріплення приймальної труби до додаткового глушника...

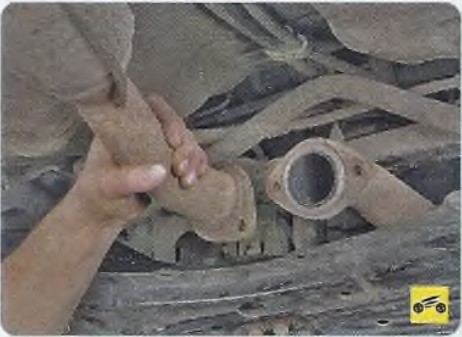

9. ...і відведіть додатковий глушник убік.
10. Зніміть металоармоване кільце...

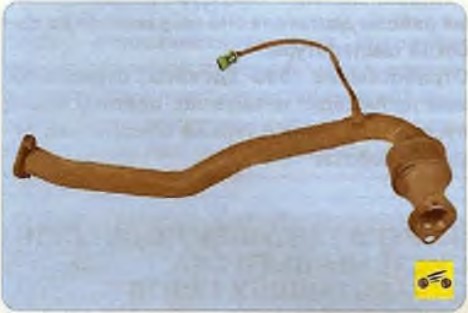

11. ...і приймальну трубу.
Попередження:
Не стукайте по корпусу нейтралізатора. Активна маса серцевини нейтралізатора, що витримує високу робочу температуру, дуже тендітна при механічному впливі.
12. При необхідності виверніть датчики концентрації кисню (див. «Заміна датчиків системи керування двигуном»).
13. Встановіть приймальну трубу у порядку, зворотному зняттю.
Ви повинні: торцеві головки «на 13», «на 16», викрутка з плоским лезом.
1. Викрутіть два болта кріплення додаткового глушника до приймальної труби.

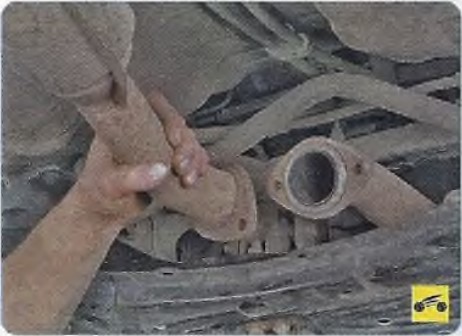

2. Відведіть додатковий глушник убік...
3. ...і зніміть металоармоване кільце.
4. Викрутіть два болта кріплення додаткового глушника до основного.

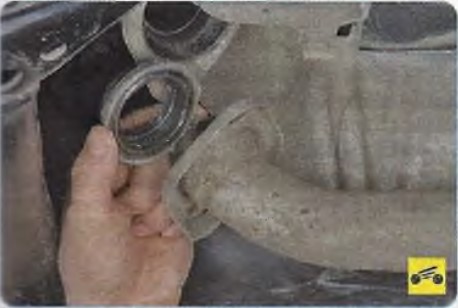

5. Відведіть назад основний глушник і зніміть кільце ущільнювача.

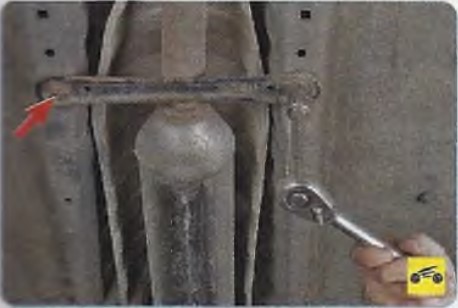

6. Викрутіть два болта кріплення кронштейна до кузова...
7. ...і зніміть його.
Від'єднайте кронштейни додаткового глушника від подушок підвіски системи випуску відпрацьованих газів (див. «Заміна подушок підвіски системи випуску відпрацьованих газів»).
9. Зніміть додатковий глушник.
10. Встановіть додатковий глушник у порядку, зворотному зняття.
Ви повинні: торцева головка «на 16», викрутка з плоским лезом.
1. Викрутіть два болта кріплення основного глушника до додаткового.
2. Відведіть назад основний глушник і зніміть кільце ущільнювача.
3. Підтягніть викруткою...
4. ...і зніміть кронштейн основного глушника з подушки заднього кріплення.
5. Аналогічно зніміть кронштейн основного гасника з подушки переднього кріплення.
6. Зніміть головний глушник з автомобіля.
7. Встановіть основний глушник у порядку, зворотному зняття.
Ви повинні: торцева головка «на 10», викрутка з плоским і хрестоподібним лезами.
Примітка:
Всі дії зі зняття та встановлення термоекранів проводьте на автомобілі з охололою системою випуску відпрацьованих газів.
Для знятого термоекрана колектора виконайте таке.
1. Викрутіть чотири болти кріплення термоекрана випускного колектора.
2. Зніміть термоекран із випускного колектора.
3. Встановіть термоекран випускного колектора у порядку, зворотному зняття.
Для знятого термоекрана додаткового глушника виконайте таке.
Примітка:
Додатковий глушник знятий для наочності.
1. Викрутіть три болта кріплення термоекрана до кузова.
2. Зніміть термоекран додаткового глушника.
3. Встановіть термоекран додаткового глушника у порядку, зворотному зняття.
Для зняття термоекрана труби додаткового глушника виконайте таке.
Примітка:
Додатковий глушник знятий для наочності.
1. Викрутіть три гвинти кріплення термоекрана до паливного бака.
2. Зніміть термоекран труби додаткового глушника.
3. Встановіть термоекран труби додаткового глушника у порядку, зворотному зняттю.
Для зняття термоекрана основного глушника виконайте таке.
Примітка:
Основний глушник знято для наочності.

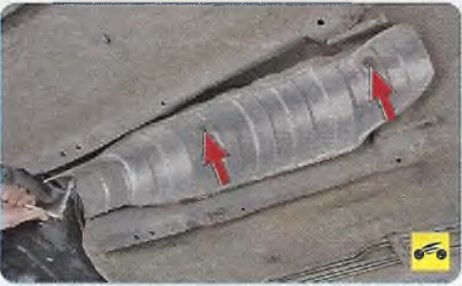

1. Викрутіть два болта кріплення термоекрана до кузова.

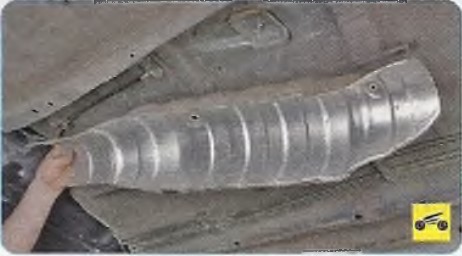

2. Зніміть основний глушник.
3. Встановіть термоекран основного глушника в порядку, що знімається.
