Розподільні вали замінюють у таких випадках:
- низький тиск у системі мастила двигуна. Причиною цієї несправності часто буває підвищене зношування шийок розподільних валів і ліжок підшипників розподільчих валів у головці блоку циліндрів;
- стукіт клапанів при нормальних зазорах в механізмі приводу клапанів. Буває викликано підвищеним зносом кулачків розподільчого валу через застосування моторної олії поганої якості або внаслідок пошкодження масляного фільтра.
Ви повинні: викрутки з плоским і хрестоподібним лезом, пасатижі, ключі «на 8», «на 10», «на 12», «на 13», «на 15», «на 25», « на 27».
1. Зніміть кришку головки блоку циліндрів (див. «Заміна прокладок кришки головки блоку циліндрів»).
2. Встановіть поршень першого циліндра у положення ВМТ такту стиснення (див. «Встановлення поршня першого циліндра у положення ВМТ такту стиснення»).
3. Зніміть ремінь приводу газорозподільного механізму (див. «Заміна ременя приводу газорозподільного механізму»).
4. Промаркуйте шестірні розподільних валів, щоб при установці не порушити їх правильне взаємне розташування.
5. Утримуючи розподільний вал від провертання, виверніть болт кріплення шківа розподільчого валу випускних клапанів.
6, Вийміть болт і зніміть шайбу.
7. Зніміть шків розподільчого валу випускних клапанів.
8. Викрутіть два болта кріплення передньої кришки розподільчого валу випускних клапанів...
9. ...підсуньте викруткою та зніміть передню кришку.
10. Зніміть сальник розподільчого валу.
11. Так само зніміть передню кришку розподільного валу впускних клапанів.
12. Вкрутіть болт М6х1 довжиною 16-20 мм у шестерню розподільчого валу впускних клапанів.
Мал. 5.9. Порядок вивертання болтів кріплення кришок підшипників розподільчих валів
Примітка:
Повернути болт необхідно для того, щоб допоміжна шестерня А під дією торсійної пружини не перевірилася щодо основної шестерні 5.
13. Виверніть у два прийоми болти кріплення кришок підшипників розподільчих валів у порядку, показаному на рис. 5.9.
14. Зніміть кришки підшипників розподільних валів.
Попередження:

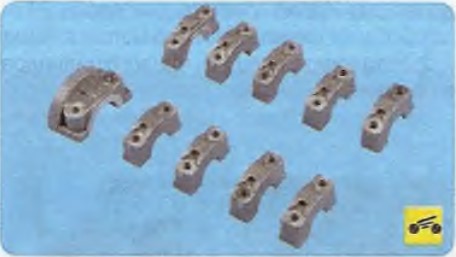

На кришки підшипників розподільних валів нанесені їх порядкові номери та стрілка, що вказує на орієнтацію (у бік ременя ГРМ). Запам'ятайте або запишіть розташування кришок, щоб встановити їх на колишні місця: кришки обробляють спільно з ліжками підшипників розподільчих валів у головці блоку циліндрів та знеособлювати їх заборонено.

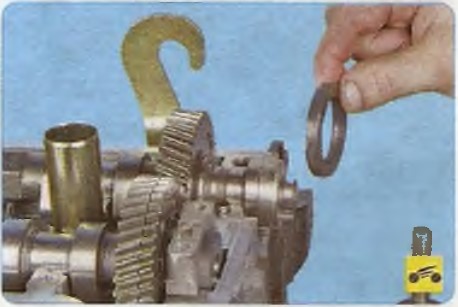

15. Зніміть розподільні вали.

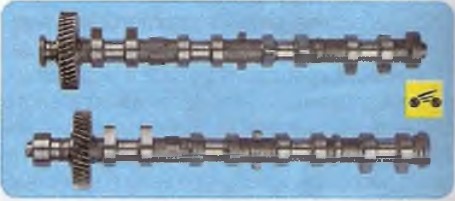

16. Огляньте розподільні вали. Поверхні опорних шийок та кулачків мають бути добре відполіровані, без пошкоджень. На робочих поверхнях шийок не допускаються задираки, вибоїни, подряпини. Якщо на робочих поверхнях кулачків виявлено сліди заїдання, перегріву, глибокі ризики або зношування у вигляді огранювання, замініть вали.
Попередження:
Шліфування кулачків розподільчих валів для усунення ступінчастого зносу заборонено, оскільки при зміні розмірів профілю кулачків будуть порушені фази газорозподілу.
17. У майстернях, обладнаних спеціальними інструментами та пристроями, можна перевірити радіальне биття шийок розподільчого валу. Якщо биття більше 0,04 мм або шийки не співвісні, замініть вал, оскільки його редагування не допускається.
18. Змастіть ліжка розподільних валів чистою моторною олією і покладіть в них розподільні вали одночасно обидва, з'єднавши їх шестерні за раніше нанесеними мітками.
19. Встановіть сальник розподільчого валу випускних клапанів.
20. Встановіть кришки підшипників розподільних валів і затягніть болти кріплення моментом 13 Н м у порядку, зворотному їхньому вивертанню (див. рис. 5.9).
21. Встановіть ремінь приводу газорозподільного механізму (див. «Заміна ременя приводу газорозподільного механізму»).
22. Встановіть усі раніше зняті деталі у зворотному порядку.
