Система уловлювання парів палива

ОСОБЛИВОСТІ КОНСТРУКЦІЇ

Система уловлювання парів палива запобігає виходу із системи живлення в атмосферу парів палива, що несприятливо впливають на екологію навколишнього середовища.

У системі застосовано метод поглинання парів вугільним адсорбером. Він встановлений у моторному відсіку та з'єднаний трубопроводом із паливним баком.

Електромагнітний клапан продування за сигналами блоку керування двигуном перемикає режими роботи системи.

Пари палива з паливного бака по трубопроводу постійно відводяться і накопичуються в адсорбері, заповненому активованим вугіллям (адсорбентом).

Під час роботи двигуна відбувається регенерація (відновлення) адсорбенту продуванням адсорбера свіжим повітрям, що надходить у систему під дією розрідження, що передається трубопроводом із впускного колектора в порожнину адсорбера при відкриванні клапана продування. Блок управління регулює ступінь продування адсорбера залежно від режиму роботи двигуна, подаючи на клапан сигнал зі змінюваною частотою імпульсу.

Пари палива з адсорбера трубопроводом надходять у впускний колектор двигуна і згоряють у циліндрах.

Несправності системи уловлювання парів палива спричиняють нестабільність холостого ходу, зупинку двигуна, підвищену токсичність відпрацьованих газів та погіршення ходових якостей автомобіля.

ЗНЯТТЯ ТА ВСТАНОВЛЕННЯ АДСОРБЕРУ СИСТЕМИ ВЛОВЛЮВАННЯ ПАРІВ ПАЛИВА

Адсорбер системи уловлювання парів палива знімають для перевірки або заміни з появою стійкого запаху бензину, викликаного негерметичністю адсорбера. Порушення герметичності адсорбера та відмова клапана продування можуть стати причинами нестійкої роботи двигуна на холостому ході аж до його зупинки.

Ви знадобите пасатижі.

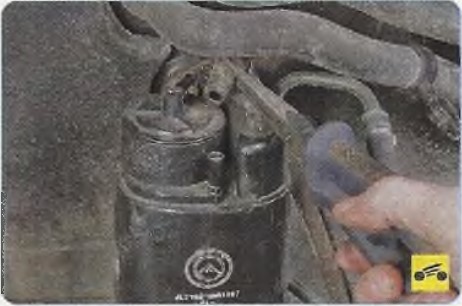

1. Стисніть пасатижами хомут кріплення шлангу, що відводить, посуньте хомут по шлангу...

2. ...і від'єднайте шланг від патрубка адсорбера.

3. Стисніть пасатижами хомут кріплення шлангу, що підводить, посуньте хомут по шлангу...

4. ...і від'єднайте шланг від патрубка адсорбера.

5. Підніміть вгору та зніміть адсорбер із кронштейна кузова.

6. Встановіть адсорбер у послідовності, зворотній зняття.

ЗНЯТТЯ ТА ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО КЛАПАНУ ПРОДУВАННЯ АДСОРБЕРУ

Електромагнітний клапан встановлений під капотом на щиті моторного відсіку.

Вам знадобиться; ключ «на 10» та пасатижі.

1. Натисніть на фіксатор...

2. ...і від'єднайте колодку джгута проводів від електромагнітного клапана продування адсорбера.

3. Стисніть пасатижами хомут кріплення шлангу, що відводить, посуньте хомут по шлангу...

4. ...і від'єднайте шланг від патрубка клапана.

5. Стисніть пасатижами хомут кріплення шлангу, що підводить, посуньте хомут по шлангу...

6. ...і від'єднайте шланг від патрубка клапана.

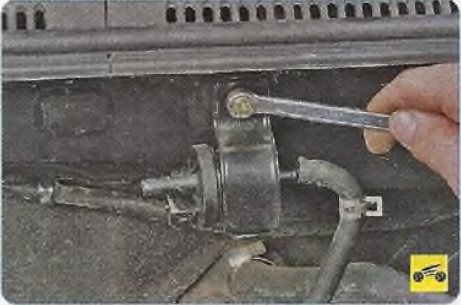

7. Викрутіть болт кріплення кронштейна електромагнітного клапана...

8. ...і зніміть його разом із електромагнітним клапаном.

9. За потреби витягніть електромагнітний клапан з кронштейна.

Примітка:

Електромагнітний клапан продування адсорбера встановлюється в кронштейн в одному положенні. Для цього на клапані є виступ шпонки Б, а в кронштейні виконаний паз А.

10. Встановіть електромагнітний клапан продування адсорбера у порядку, зворотному зняттю.
