Снятие и установка блока управления системой отопления и кондиционирования

Вам потребуются: отвертки с плоским и крестообразным лезвиями.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите накладку центральной консоли

2. Снимите накладку центральной консоли (см. «Снятие, разборка и установка панели приборов»).

Сожмите фиксаторы

3. Сожмите фиксаторы...

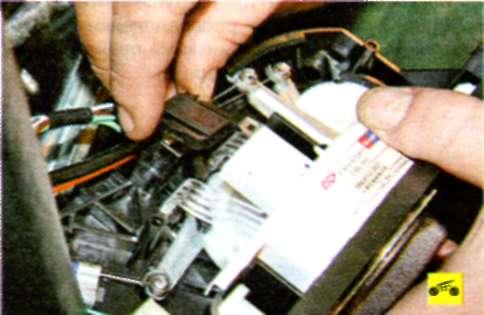

отсоедините колодку жгута проводов

4. ...и отсоедините колодку жгута проводов.

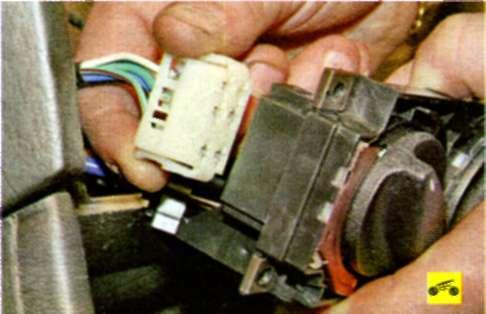

Аналогично отсоедините остальные колодки жгутов проводов от выводов блока управления отопителем

5. Аналогично отсоедините остальные колодки жгутов проводов от выводов блока управления отопителем.

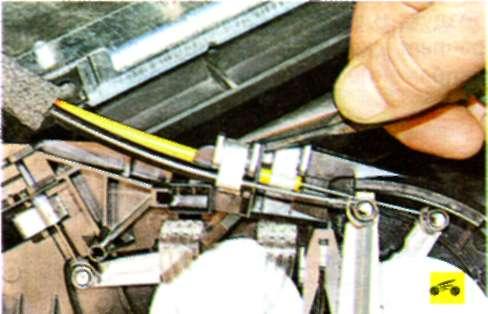

Поддев за край

6. Поддев за край...

снимите пружинный держатель

7. ...снимите пружинный держатель.

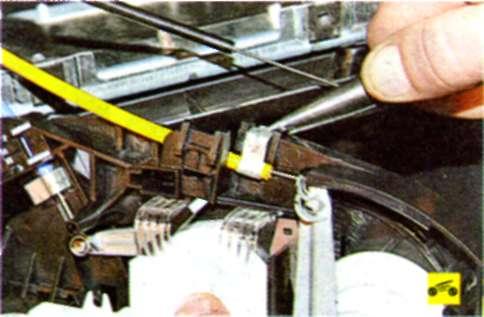

Отсоедините наконечник троса привода от рычага управления заслонками отопителя

8. Отсоедините наконечник троса привода от рычага управления заслонками отопителя.

Аналогично отсоедините остальные тросы привода заслонок отопителя от рычагов блока управления

9. Аналогично отсоедините остальные тросы привода заслонок отопителя от рычагов блока управления...

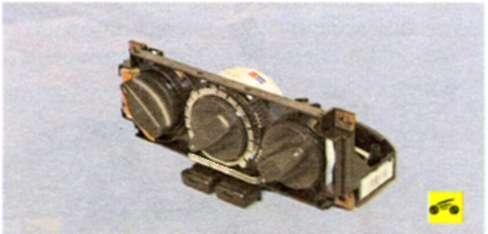

снимите блок управления системой отопления и кондиционирования

10. ...и снимите блок управления системой отопления и кондиционирования.

11. Установите блок управления системой отопления и кондиционирования и все снятые детали в порядке, обратном снятию.
