Термостат

Снятие и установка

Снятие

1. Слить из двигателя охлаждающую жидкость (см. соответствующий раздел в данной главе).

2. Отпустить хомут крепления водяного патрубка радиатора, как показано на рисунке ниже.

3. Отсоединить патрубок радиатора от выходного штуцера системы охлаждения двигателя, как показано на рисунке ниже.

4. Выкрутить гайки крепления водяного патрубка к блоку цилиндров двигателя, как показано на рисунке ниже.

5. Снять выходной штуцер системы охлаждения с блока цилиндров, как показано на рисунке ниже.

6. Извлечь термостат из блока цилиндров, как показано на рисунке ниже.

Примечание:
Уплотнитель интегрирован в термостат.

7. Промыть и очистить внутреннюю поверхность выходного штуцера и привалочные поверхности на блоке цилиндров и штуцере.

Проверка технического состояния

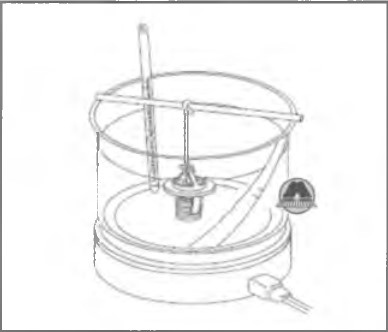

1. Погрузить термостат в воду и постепенно ее нагреть.

2. Проверить температуру открывания клапана.

Температура открывания клапана: 82°С.

Полное открывание клапана: 95°С.

Если температура открывания клапана не соответствует допустимым значениям, заменить термостат.

3. Проверить высоту подъема клапана. Высота подъема клапана: мин. 8 мм при 95°С.

Если высота подъема клапана не соответствует допустимому значению заменить термостат.

Установка

1. Установить термостат в сборе в блок цилиндров, как показано на рисунке ниже.

2. Установить штуцер системы охлаждения двигателя на блок цилиндров.

3. Установить и затянуть гайки крепления выходного штуцера системы охлаждения двигателя, как показано на рисунке ниже. Момент затяжки гаек крепления при установке: 11 Н-м.

4. Подсоединить к штуцеру системы охлаждения водяной патрубок радиатора, как показано на рисунке ниже.

5. Затянуть хомут крепления водяной патрубка радиатора системы охлаждения двигателя, как показано на рисунке ниже.

6. Заполнить систему охлаждения охлаждающей жидкостью.
