Часть 3. Замена фары головного света





1. Снятие:
(1) Снимите передний бампер (См. пункт «Замена бампера»);
(2) Снимите 3 крепежных болта (A, B, C как показано на рисунке) фары головного света;

(3) Отсоедините разъем;

(4) Покачайте разъемы в гнездах и снимите фору.
2. Установка:
(1) Подсоедините разъем;
(2) Установите фару и 3 болта крепления;
(3) Установите передний бампер;
(4) Установите правильно автомобиль;
(5) Отрегулируйте направление светового пучка фары.
3. Замена ламп фары головного света:

(1) Замена ламп дальнего и ближнего света:
(a) Поверните крышку лампы против часовой стрелки и снимите ее;
(b) Снимите заглушку;
(c) Снимите крепежную скобу;
(d) Снимите держатель лампы и снимите лампу;
(e) Замените лампу.
(2) Замена лампы указателя поворота:
(a) Снимите 3 винта крепления крышки при помощи;
(b) Поверните держатель лампы против часовой стрелки. Снимите держатель лампы и
снимите лампу;
(c) Замените лампу.
(3) Замена ламп головного света. Поверните держатель лампы против часовой стрелки.
Снимите держатель лампы и снимите лампу. Замените лампу.

4. Регулировка положения светового пучка головного света. Ближний свет.
(1) Правильно установите автомобиль:
(a) Убедитесь в том, что кузов автомобиля вокруг фар не деформирован;
(b) Проверьте и отрегулируйте давление в шинах;
(c) Установите автомобиль на ровной площадке;
(d) Сядьте на сиденье водителя (топливный бак должен быть полным);
(e) Установите автомобиль перед стеной, он должен находиться перпендикулярно к
стене;
(f) Обеспечьте дистанцию от автомобиля до стены в 10 м.

(2) Проверьте положение светового пучка ближнего света фар:
(a) Нанесите разметку на стену и отрегулируйте положение светового пучка;
(b) Во время регулировки одной фары, необходимо закрыть другую фару4
(c) Запустите двигатель;
(d) Включите ближний свет фар;

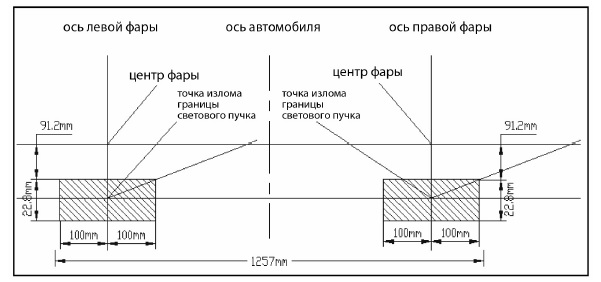

(e) Поверните регулировочные винты. Отрегулируйте высоту границы светового
пучка как показано на рисунке.

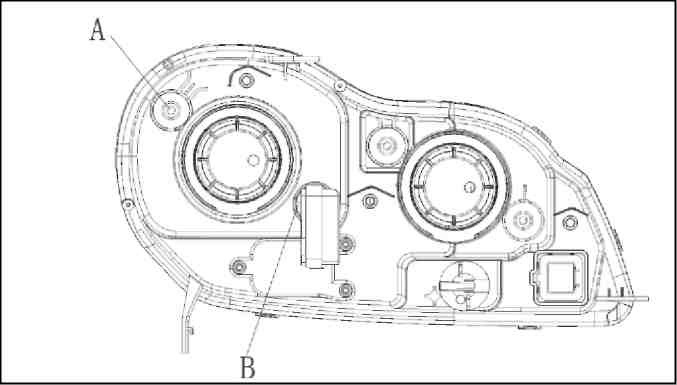

Примечание: После регулировки регулировочные винты необходимо зафиксировать, во
избежание их произвольного вращения. Расположение регулировочных винтов показано
на рисунке ниже. Регулировочный винт A регулирует положение в горизонтальном а
направлении. Регулировочный винт B регулирует положение в вертикальном направлении.
